| Kabel biru = jumper |
Merakit rangkaian ampli TDA2003. Bagi para pemula yang ingin belajar elektronika, rangkaian ini cukup mudah dirakit. Rangkaian ini adalah rangkaian ampli pertama yang saya buat. Langsung saja berikut rangkaikaiannya.
 |
Skema rangkaian TDA2003
|
Daftar komponen:
| Nama Komponen | ||
|---|---|---|
| R1: 39 Ohm
R2: 220 Ohm
R3: 2.2 Ohm
R4: 1 Ohm
C1: 10uF/16V
C2: 470uF/16V
C3: 39nF
C4: 1000uF/16V C5: 100nF IC: TDA2003 |
Pembahasan:
1. TDA2003
merupakan IC penguat audio berdaya 10Watt mono. Mempunyai tegangan kerja antara 8-18Volt, tetapi saya kira tegangan maksimalnya kurang dari 16Volt. Jika diberi tegangan 18Volt akan memberi efek cepat panas dan peformanya tidak berbeda bila diberi tegangan 16Volt, untuk cari amannya saya biasa menggunakan tegangan 12V saja. Berikut penampakan IC TDA2003 dan simbolnya dalam skema.
 |

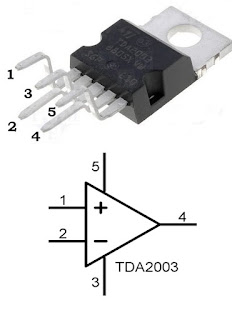

| IC TDA2003 |
TDA2003 secara fisik terlihat seperti gambar diatas. terdapat 5 buah kaki dimulai kaki nomor 1 berada di depan sebelah kiri, kemudian nomor 2 berada dibelakan sebelah kanan dan seterusnya hingga kaki nomor 5. Selanjutnya TDA2003 dalam skema rangkaian digambarkan dalam bentuk segitiga dan tentu saja 5 buah kaki.
Saat bekerja IC TDA2003 ini mengeluarkan suhu yang cukup tinggi, jadi perlu ditambah pendingin untuk membantu membuang panas tersebut.
2. Kapasitor
3. Resistor
4. Input Output
Saat bekerja IC TDA2003 ini mengeluarkan suhu yang cukup tinggi, jadi perlu ditambah pendingin untuk membantu membuang panas tersebut.
2. Kapasitor
3. Resistor
4. Input Output
Mw nanya, ini stereo atau mono ?
BalasHapusKira kira harga tda2003 itu berapaan?
Apa beda ic tda 2822, tda 2822m ,tda 2822s?
Karna saat saya ke toko elektronik ,katanya 2822s lebih mahal..
Maaf kalo banyak tanya,. Sukses blognya dan terima kasih atas ilmunya...
harga kurang lebih 15k kak
Hapusharga kurang lebih 15k kak
HapusTDA2003 ampli mono.
BalasHapussoal harga saya tidak bisa menjawab, tapi tidak jauh beda dengan harga TDA2822.
saya kurang tau perbedaan TDA2822s. malah baru tahu kalau seri s. yang saya tahu ada seri tda2822 yang jumlah kaki nya 16 pin. mungkin itu yang dimaksud
kelebihan tda2822 kaki 16, body yang lebih besar dan bisa dipasang pendingin sehingga menjadi lebih tahan panas
Oh gitu, makasih buat balasannya..? Sukses terus
HapusMas bisa dikasih tone control kah tda ini?
BalasHapusbisa.
HapusPakai tone control yg sama kyak lm2822 bisa ?
BalasHapusbisa
Hapusmas kalo semua komponen yang di atas di ganti dengan yang mendekati bisa gk mas kecuali TDA2003 ?
HapusFast Respont Mas
Bisa.
HapusTDA 2003 12v dc. Mantap!! Terima kasih ilmunya. Ditunggu karya selanjutnya
BalasHapusMau nanya om
BalasHapusTDA2822 & TDA2003 kampuan watt nya besar mana?
lebih besar tda2003
HapusGan kalo tdk mnggunakan tda2003,bisa di ganti menggunaka ic apa ya??
BalasHapusGanti tda2002
HapusGan,klo ic tda2003 dganti dn tda2030 bs gk?
BalasHapustidak bisa
HapusBukunya IC tda 2003 dng 2030 bisa buat gantinya?
Hapustidak bisa, malah jadi kacau, dengung parah. kmungkinan sdh dbedakan skema nya.
Hapuskak kok sepikernya dengung ya..mohon solusinya..terimakasih..
BalasHapusBanyak hal yg menyebabkan dengung. Listrik rumah yg kurang bagus, ampli berada terlalu dekat/menempel dengan permukaan lantai atau meja, pemasangan tone control. Dll
HapusAda gak skema untuk ampli verai btl tda 2003
BalasHapusada, tapi saya tidak punya
HapusMas mau tanya.. ini power suplay inya (+,0,-) apa cuma +, - saja ??? Penjelasannya donk min.
BalasHapusrangkaian ampli ini hanay membutuhkan tegangan positif dan ground (+,0)
HapusMaaf mas Saya mau tanya kalau resistor 39ohm ny bisa di ganti yg lain gak, truss pake resistor Brapa..???
BalasHapusbisa, diganti dengan resistor yang nilainya paling dekat misal 22ohm, 33ohm, 47ohm. jika tidak ada pakai resistor seadanya dengan nilain berkisar 10-100ohm
BalasHapusTerima kasih mas info nya.. sukses selalu.. 👍👏
BalasHapusKak, Bisa tambah powersupply???
BalasHapusbisa, rangkaiannya bisa lihat di link ini: http://rang-elka.blogspot.com/2015/12/02-simple-power-supplypsu.html
Hapuskalo g dipasang pendingin/heatsink,,,gimana kak...pengaruh negatif dan positifnya???
BalasHapusmemang harus dipasang pendingin. efek negatif jika tidak dipasang pendingin TDA2003 akan menghasilkan panas berlebih dan akan merusak IC itu sendiri. efek positif jika dipasang pendingin akan membantu membuang panas sehingga IC awet tidak cepat rusak.
Hapusuntuk dibagian psu nya bang diodanya itu brapa ampere???
BalasHapusdiode gunakan 1 ampere cukup. klau mau pakai 2A atau lebih juga boleh
Hapusuntuk speakernya memang harus yang ukuran 4 Ohm 5 watt...atau bisa pake speaker diatas 4 Ohm 5 watt???
BalasHapusspeaker bebas mau pakai yang apa aja. nanti efeknya hasil suara berbeda beda tergantung speaker bagus atau tidak speaker nya.
HapusPakai speaker 15" daya max 1000watt jg ngangkat om udh sya coba
HapusMas...apakah sama tda 2003 dgn cv203...
BalasHapusTrus rangkaian di atas untuk menambah suara bass....apa yh perlu d ganti...
rangkaian bisa di tambah biar bass ny lebih keluar. tp yg lebih berpengaruh adalah speaker. gunakan speaker yg bagus
HapusmAs saya udah buat rangkaian TDA2822 tapikoya suaranya makin besar makin ancur minta solusinya mas maklum saya masih pemula
BalasHapusmenggunakan tegangan berapa volt?
Hapusjika hanya menggunakan tegangan 5 volt saja memang serak jika volume besar
Emngnya max volnya brapa mas
Hapusmaksimal kalau tidak salah 15 volt, tapi menggunakan 12volt saja sudah panas ic nya. saran gunakan 9 volt
HapusOm boleh minta layout pcb tda2003
Hapusitu trafonya berapa Ampere ya mas ?
BalasHapus1 ampere cukup
HapusIni klo mau di bikin streo gmna ya..
BalasHapusbuat rangkaian yang sama. ada 2 buah TDA2003. kabel jack 3.5mm kan ada 3 kabel(lihat gambar paling atas artikel ini). kabel merah dan kuning disambung ke ampli A. kabel putih dan kuning disambung ke ampli B.
Hapuskabel kuning itu ground. disambung kedua ampli.
rangkaian ini low-pass filter atau high pass filter ya?
BalasHapusini ampli saja. tidak ada filternya.
Hapusoohh ok lalu kegunaan capacitor pada rangkaian ini apa?
Hapusc berapa yg dimaksud?
Hapusc1, c2, c3, c4
mohon penjelasannya kegunaan dari setiap komponen di atas agar lebih mengerti
Hapusbiar paham dalam merakit dan modifikasi
Amplinya cocok buat speaker brapa ohm & watt?
BalasHapus4ohm. watt terserah bisa 5 watt keatas misal 40watt.
HapusSkema psu buat tda2003 gimana gan?
BalasHapusbuka ini: http://rang-elka.blogspot.com/2015/12/02-simple-power-supplypsu.html
HapusPunyaku kok ada suara dengung ya gan?
BalasHapusAtau pengaruh dari modul mp3 bluetooth
Suplay pake adaptor 12v 2a
coba lepas bluetooth mp3. klo dengung hilang memang masalah di bluetooth.
Hapusgunakan 2 power supply. power supply utk bluetooth dsn power supply utk ampli. selama ini saya menggunakan cara ini. mungkin ada cara lain tp saya blm tau
C3/39nf.. Bisa diganti gak dgn 100nf ??
BalasHapustidak bisa menjawab soalny belum pernah nyoba. tp seharusnya bisa
HapusMas, bisa ditambahin variable resistor tidak?
BalasHapustentu saja bisa
HapusPowernya boleh tidak dibawah 12V?
Hapusbisa. saya pernah mencoba tak kasih 9volt dan ampli bisa menyala.
HapusOke mas terimksih banyak
HapusSukses selalu
sory. utk nomer WA saya gunakan utk keperluan lain. klo mau tanya2 ttg elektronika bisa langsung dr web ini atau lewat FB saja
HapusMasukkan komentar Anda...maaf gan itu tidak pakai volume ya...???
BalasHapustidah ada. menambah volume mudah sekali, cuma menambah komponen potensio. contoh pemasanganny seperti ini http://rang-elka.blogspot.co.id/2016/06/memasang-volume-ampli.html?m=1
Hapussaya punya power suplay 12v 10A
BalasHapuskira2 bisa gak ya.... dan cpt panas gak ic 2003 nya....
takuut klebihan arus.... mhon pencerahannya
bisa aja. secara umum IC seri TDA panas semuaakanya perlu di tambah pendingin. arus yg diambil tidak akan melebihi kebutuhan ic tersebut.
Hapussaran:
-selama pembuatan rangkaian/tes uji coba jgn langsung menggunakan psu 12 dg daya rendah. biasanya pas uji coba msh sering terdapat jalur yg salah
- tambahkan fuse sebagai pengaman
Kalo dipasang pake aki motor suply nya bisa g mas..
BalasHapusbisa
HapusMakasi bang Dani Mardianto
BalasHapusMakasi bang Dani Mardianto
BalasHapusMas saya mau tanya
BalasHapusMisalnya ada amplifier 10 watt, kalo di hubungkan sama speaker yng wattnya lebih dari 10 bisa nggak?
bisa. malah di sarankan, speaker watt ny lebih besar dr pada watt ampli
HapusOhh begitu ya mas
HapusOkeh maksih sarannya ^_^
Bang kenapayah kalo saya pasang tonel control,terus saya full kan volume nya suara nya malah pecah gimana yah bang cara mengatasi nya yah bang? Tolong di jawab yah bang
BalasHapusBang kenapayah kalo saya pasang tonel control,terus saya full kan volume nya suara nya malah pecah gimana yah bang cara mengatasi nya yah bang? Tolong di jawab yah bang
BalasHapussaya juga mengalami hal yang sama. terutama jika menggunkan tone control aktif. menurut pendapat saya ini keterbatasan TDA2003 untuk mengalirka arus. udah emang segitu kemampuannya gak bisa lebih.
HapusTerimakasi atas penjelasan nya
HapusTerimakasi atas penjelasan nya
HapusTerimakasi atas penjelasan nya
Hapusbang amplifier ini bisa di hidupkan dengan terafo ct
BalasHapustolong di jawab?
bisa. gunakan tegangan 0 dan 12V. rangkaiannya bisa dilihat di sini http://rang-elka.blogspot.com/2015/12/02-simple-power-supplypsu.html
HapusMakasi yan bang
Hapusmasang tun controlnya input dapat yang mana itu mass?saya nggak tau
BalasHapusmemasang tun controlnya dapat i put dri mna mas
BalasHapusmemasang tone control, kurang lebih mirip seperti di link ini: http://rang-elka.blogspot.com/2016/12/memasang-tone-kontrol-ke-ampli.html
BalasHapusbang C3/C5 itu yg spt ap ya, nmanya ap
BalasHapuskapasitor mylar
HapusR3.2.2 ohm boleh di ganti g mas
BalasHapusdiganti dg yang nilai nya mendekati. misal 3.3ohm, 4.7ohm, 5.6ohm dsb
HapusBang itu denah digambar pakai software apa bang ..?
BalasHapusitu gambar 3dimensi. menggunakan software "blender"
HapusBang speaker nya kok dengung yah bang jika menggunakan trafo ct,sedangkan kalo pake power supplay trafo non ct dengung menjadi hilang.itu kenapa yah bang?
BalasHapusBang speaker nya kok dengung yah bang jika menggunakan trafo ct,sedangkan kalo pake power supplay trafo non ct dengung menjadi hilang.itu kenapa yah bang?
BalasHapuskemungkinan grounding yg salah sambung atau kurang baik. cek lagi rangkain regulator
Hapus12vol kanan pake dioda
Hapus12vol kiri pake dioda trus kedua ujung diodanya satuin setelah itu sambung ke + elco
Untuk negatifnya ambil di 0
Selamat siang mas,saya sudah rangkai ini ampli mas tapi kok icnya cepat panas ya.? Dan juga suaranx serak, tolong di beri solusinx mas.!
BalasHapusSelamat siang mas,saya sudah rangkai ini ampli mas tapi kok icnya cepat panas ya.? Dan juga suaranx serak, tolong di beri solusinx mas.!
BalasHapushampir semua ic ampli memang panas. jadi perlu ditambah peningin, ketika ic terlalu panas suara yg dihasilkan menjadi jelek/serak. lebih parah lagi ic akan rusak.
HapusOk bang, tapi icnx tidak rusak kan.?
BalasHapusgunakan pendingin secukupnya. jika terasa masih panas gunakan pendingin yg lebih besar. kalau suara masih serak ganti ic tda
HapusMas tda2003 max watt nya brapa.?
BalasHapusKit nya ada yg jual sampai 100w 12v, itu bener gg mas.?
Terima kasih
tda2003 outputnya hanya 8-10 watt saja. kalau ada yg menjual kit dg mencantumkan 100 watt itu kurang benar.
HapusMakasih buat info nya mas
HapusSpeakernya bisa di kasih input 12v gak?
BalasHapusspeaker jangan di kasih tegangan 12v.
Hapusampli nya yga di kasih tegangan 12V. TDA 2003 mampu di kasih tegangan 8-18V, jadi jawabannya bisa.
Mas kenapa speakernya dengung ya?,dan suaranya tidak karoan ya?,spekaernya 75 watt 6 ohm
BalasHapusbisa saja efek power supli, ada sambungan yang salah atau pun solderan yang kurang sempurna.
HapusTapi saya menggunakan adaptor charger,apakah bisa?
BalasHapusterlalu kecil tenaganya kalau cuma pakai charger hp, efek output tidak maksimal. kalau pakai charger hp saran gunakan ampli tda2822 atau lm386.
HapusCarger 6volt bisa ap gk mas buat tda2003
BalasHapusbisa saja. cuma selama volume kecil suara masih bagus
HapusPunya q ni tda 2003 100w kalo di bikin 150 bisa gak mas
BalasHapusMas kalo ingin biar bass nya gleder gimana mas?
BalasHapusMas aq kemarin beli kit power tda 2003 100 watt,emang bener itu 100 watt?
BalasHapusTnaya kok pelan suaranya
BalasHapusKit tda2003 + tunecontrol bas setengah putaran mendengung.arus 12v ct macam kurang arus apa bisa di naikan lagi tegangannya ke 15v/18v dc
BalasHapusPak sy ada tugas dari sekolah, rangkaian persis spt itu, tapi kira2 led dan potensio ditaro dimana ya?
BalasHapusPak sy ada tugas dari sekolah, rangkaian persis spt itu, tapi kira2 led dan potensio ditaro dimana ya?
BalasHapusPak sy ada tugas dari sekolah, rangkaian persis spt itu, tapi kira2 led dan potensio ditaro dimana ya?
BalasHapusMas knpa ampli saya klw di pengang grond nya jernih kalau dilepas dengung gimana solusinya
BalasHapusIjin kopi skema ya pak guru..
BalasHapusTrimksh
Mau nanya om,yang saya rakit suaranya kenapa serak yaa terus bagaimana menghilangkannya?
BalasHapusKa boleh minta penjelasan analisis rangkaian diatas ga?
BalasHapusKok cm dengung aja ya , apa yg salah
BalasHapusmas kalau diberi twiter 1 watt sebanyak 50 biji paralel..apakah power ampli tda 2003 masih kuat ngangkat..?
BalasHapusbang maaf, pnya sy ko hasil nya klo dp pasang ic nya panas trs suara nya awal nya bagus tiba tiba lngsung mngecil. itu apa nya bang. sy pke aki mtor
BalasHapusKnapa ic tda cepat panas dan tidak keluar suara?
BalasHapusnice information min
BalasHapusSolder uap portable
2,2 bisa di ganti R apa mas?
BalasHapusR.2,2 bisa diganti dg R apa mas
BalasHapusTerimakasih karena info ini sangat membantu saya yg masih pemula.
BalasHapusSekalian saya mau tanya Gan..,Apa bedanya TDA.2003 dengan TDA.2030 ? Apakah itu generasi lanjutan dr TDA.2003 ya..,trus secara output Powernya Besar yg mana..?
Terimaksih sebelumnya.. Semoga sukses terus gan..
Mantap... terimakasih sudah berbagi informasi..
BalasHapusMas mau tanya ni sya bli kit baru tda 2003 2 kit tpi yg dayu kit kog suaranya srak g jrnh knp ysa mhon satanya mksh
BalasHapusPagi Mas Bro.sy beli kit ampli tda 2003 100 watt (katanya ) ketika sy pasang speaker 40 watt di satu chanel aja suaranya bagus.tetapi begitu sy pasang speaker di dua channel (kanan dan kiri ) kok suara jadi serak ya ? Padahal Sy pakai PSU nya 5 ampere.. Trus bener ga sih powernya sampe 100 watt ?
BalasHapusMantap dehh suarane gawe ruangan omahan
BalasHapus
