Permasalan TDA2822

Ketika merakit suatu rangkaian misalnya amplifier audio senang rasanya bila rangkaian yang dibuat bekerja dengan baik dan mengeluarkan suara yang jernih. Tapi nyatanya sering sekali menemukan berbagai masalah dari rangkaian tidak menghasilkan kinerja yang maksimal seperti suara serak, suara kecil atau tidak bunyi sama sekali. Hal ini sebagian besar terjadi biasanya karena kesalahan dalam merakit tetapi juga ada banyak faktor lain. Berikut kusus pembahasan permasalahan yang muncul ketika merakit ampli TDA2822.

1. Resistor atau kapasitor yang dipasang nilainya lebih besar atau lebih kecil.

Jwb: jika memang terpaksa karena keterbatasan komponen, tidak apa memasang komponen yang nilai yang berbeda dengan sarat nilai yang digunakan tidak terlalu jauh dengan nilai yang ada. Contoh penggantian nilai komponen: Resistor 10K diganti dengan 12K, 15K atau 9K1. Kapasitor 100nF diganti dengan 220nF atau 68nF Tapi ada efek yang mucul ketika nilai komponen diganti dengan nilai yang disarankan seperti hasil kualitas suara yang menurun.

Memasang Tone Kontrol ke Ampli

Artikel kali ini berisi tentang bagaimana memasang Tone Control (TC) ke ampli. TC yang digunakan adalah TC pasif mono, digabungkan dengan TDA 2822 stereo. Memang tidak cocok memadukan TC mono dengan ampli Stereo. Akibatnya hasil suara akan menjadi mono, tapi tidak apa-apa inti dari artikel ini menunjukkan bagaimana cara memasang TC saja. Bila ingin  menghasilkan suara akhir Stereo cobalah gunakan TC yang stereo pula.

berikut panduan gambar untuk memasang TC dengan Ampli

input TC dipasang kabel jack audio 3.5 mm, output dari TC disambungkan ke Ampli. Ampli stereo Input L dan Input R disatukan mejadi mono tetapi outputnya tetap menggunakan 2 buah speaker yang menghasilkan suara yang sama.

catatan tambahan:

1. menggabungkan TC dengan TDA2822 hasil yang saya rasakan pengaturan nada bass dan treblenya kurang terasa. Apalagi saat hanya menggunakan speaker kecil 2inc dan tegangan 5Volt

2. untuk rangkaian ini bisa terasa pengaturan Bass dan Treble-nya, harus bisa memakasimalkan potensi TDA2822 terlebih dahulu. Yaitu tegangan 9-12Volt dan speaker 6inc (speaker 4inc belum pernah coba).

3. TC pasif memang suara yang dihasilkan cukup baik, menurut saya sedikit sekali cacat suara. tetapi kekurangannya terjadi pelemahan yang cukup besar.

sampai disini artikel memasang TC dengan Ampli, jika ada pertanyan atau ada kesalahan dari tulisan saya silhkan tambahkan comment. Terimakasih.

memasang modul MP3 dengan Ampli

Untuk memasang modul MP3dengan ampli yang perlu dilakukan adalah menyambungkan output modul MP3 ke input ampli. Berikut pengkabelan/jalur pemasangannya :

Ampli yang digunakan tidak terpaku harus menggunakan jenis ampli tertentu, berbagai ampli daya kecil hingga besar bisa digunakan.

catatan :

bila modul yang digunakan terdapat bluetooth seperti gambar diatas, jika menggunakan pengkabelan seperti diatas pasti akan mengalami noise yang tidak mengenakkan. Hal ini dikarenakan gelombang frekuensi yang dikeluarkan dari bluetooth itu sendiri mengganggu/masuk ke rangkaian (hal yang serupa terjadi ketika ada panggilan masuk ke HP dan HP tersebut berada didekat ampli kemudian muncul suara-suara noise).

Untuk mengatasi hal itu yang sering saya lakukan adalah menyiapkan power untuk modul MP3 dan ampli sendiri sendiri sehingga terdapat 2 power. contoh sederhana ampli mendapat tenaga dari travo dan modul MP3 mendapat tenaga dari charger HP. Memang agak ribet tapi sering berhasil, masih ada cara lain tapi karena saya belum sempat mencoba jadi belum bisa menuliskan disini.

Flip Flop

Animasi LED

Animasi lampu LED, Love

semua simbol yang terdapat angka 1 digabungkan menjadi satu, yang berangka 2 juga digabung dan jangan lupa ground juga perlu digabungkan.

Pembahasan :
Sebelum mencoba rangkaian animasi diatas lebih baik cobalah terlebih dahulu rangkaian dibawah ini. Dasar dari rangkaian diatas adalah Flip-flop

Rangkaian Flip-Flop

Rangkaian flip-flop menghasilkan output berupa 2 buah lampu yang berkedap kedip secara bergantian. rangkaian ini merupakan dasar dari hampir semua rangkaian modern saat ini. Perlu diperhatikan kaki transistor ada tiga yaitu Basis, Colector dan Emitor. Jangan sampai terbalik atau salah dalam pemasangannya, untuk panduan lihat gambar dibawah ini

Merangkai TDA2050

TDA2050 merupakan penguat audio kelas AB dengan daya output maksimal hingga 32Watt. Diasarankan menggunakan speaker dengan ukuran 6 hingga 12 Inch, Trafo CT 18V 3Ampere dan pendingin IC yang besar.

Gambar 1. Penampakan PCB TDA2050

Gambar 2. Skema TDA2050

Gambar 3.Jalur TDA2050

Daftar komponen rangkaian ampli TDA2050

Nama Komponen	Proteus	Eagle
C1 : 1uF C2 : 470nF C3 : 100nF C4 : 100uF C5 : 220uF C6 : 220uF C7 : 22uF R1 : 22Kohm R2 : 680ohm R3 : 22Kohm R4 : 2,2ohm TDA2050 TBlock 2pin TBlock 3pin penyearah.... dioda 1A x4 C8: 2200uF C9: 2200uF	AXIAL120 CAP30 CAP30 CAP30 ELEC-RAD20 ELEC-RAD20 ELEC-RAD20 RES50 RES50 RES50 RES90 PENTAWATT TBLOCK-I2 TBLOCK-I3 DO41 ELEC-RAD30 ELEC-RAD30

tabel diatas dilengkapi juga untuk kata kunci pencarian footprint komponen pada proteus. Untuk footprint eagle menyusul

Pembahasan:

- TDA2050

Disimbolkan berbentuk segitiga dengan kaki berjumlah 5. Tegangan kerja +4.5V hingga +25V, maksud dari + berarti untuk mengaktifkan komponen ini menggunakan tegangan positif dan negatif. Tegangan positif negatif ini bisa didapat dari Trafo simetris atau biasa disebut Trafo CT. Disarankan tegangan aman yang digunakan adalah +12V, jikalau dirasa bisa bekerja dengan baik barulah tegangan dinaikkan ke +18V atau tegangan yang lebih tinggi. Semakin besar tegangan yang dipakai akan semakin besar pula daya yang bisa dihasilkan. Selain itu dibutuhkan pula pendingin IC untuk membuang panas, semakin besar pendingin semakin baik.

Gambar 4. IC TDA2050

- C1

Merupakan kapasitor input. kapasitor ini cukup penting karena penerima sinyal input sehingga perlu menggunakan kapasitor yang berkualitas baik. Banyak sekali macam/merek dan ukuran untuk kapasitor input. Sehingga pada PCB sengaja ditambahi beberapa lubang tambahan pada C1 untuk jaga jaga penggunaan ukuran kapasitor. Jika terdesak atau hanya coba-coba saja bisa menggunakan kapasitor elco biasa dengan nilai 1uF dengan harga yang murah.

Gambar 5. Berbagai macam kapasitor input audio

PCB TDA2050 + Penyearah tegangan

Ampli TEA2025 5Watt

TEA2025 adalah sebuah chip penguat audio dengan output power hingga 4.7Watt. Tegangan sumber(Vs) antara 3 hingga 12 Volt, disarankan Vs menggunakan 9 atau 12 Volt untuk menghasilkan peforma yang maksimal. Walaupun begitu menggunakan Vs 5Volt dari charger Hp atau USB laptop/komputer juga sudah cukup bagus. TEA2025 bisa dirangkai sebagai penguat ampli stereo atau mono, saya lebih suka merangkai yang versi mono karena bisa menghasilkan output yang besar. Berikut skema rangkaian TEA2025 mono:

TEA2025 bridge

TEA2025 pcb1

TEA2025 pcb2

Pembahasan:

1. IC TEA2025

ic ini memiliki bentuk fisik dip16, jumlah kaki ic 16 buah. Pada skema rangkaian posisi kaki memang terlihat tidak urut, tetapi fisik sebenarnya tetap berurutan. berikut gambarnya:

IC TEA2025

2. simbol Capacitor dan Resistor

gambar (a) adalah kapasitor nonpolar, kapasitor yang beberbentuk seperti pada gambar bewarna hijau dan merah lebih dikenal dengan nama kapasitor milar. gambar (b) adalah kapasitor polar, bewarna biru berbentuk seperti tabung yang lebih dikenal dengan nama Elco. Penulisan kapasitor diatas :
2A104J = 0.10nF (jika kapasitor 0.15uF tekadang tidak ditemukan dipasaran makanya gunakan 0.10uF)
2A224J = 0.22nF
10V100uF = 100uF

3. sumber tegangan(Vs), input(In) dan output.

Pada contoh gambar "TEA2025 pcb2" menggunaka USB yang disambungkan ke laptop, komputer atau charger HP. Dalam kabel usb terdapat 4 buah kabel(+5V, D+, D- dan Gnd). Dari 4 kabel tersebut dibutuhkan 2 buah kabel saja yaitu +5V dan Gnd.

Sama seperti  pembasan sebelumnya, pada "skema rangkaian" hanya terdapat 1 buah sambungan atau kabel In. Pada gambar "TEA2025 pcb1" terdapat 2 kabel bewarna merah dan hitam. kabel merah adalah Input(disingkat In) sedangkan kabel hitam adalah ground(Gnd). Input berisi data suara atau bisa dikatakan lagu sedangkan ground perlu disambungkan antara rangkaian ampli dengan rangkaian MP3 player atau HP ataupun sumber suara yang lain. Maka dari itu terdapat 2 buah kabel merah dan hitam. Sebagai tambahan input menggunakan kabel 3.5mm stereo seperti pada gambar "TEA2025 pcb2", sedangkan rangkain ampli ini mono. Sehingga kabel 3.5mm kabel perlu dijadikan mono yaitu dengan menyambungkan input R(right) warna merah dan input L(left) warna putih menjadi satu. Sebenarnya untuk menyambungkan kedua kabel ini minimal perlu tambahan komponen resistor, tetapi untuk sementara abaikan saja dulu.

pada skema rangkaian, output terdiri dari 2 kabel yang terhubung ke RL atau speaker. Gambar skema dan gambar pcb sama.

4. Pendingin
Ketika rangkaian ini diberi tegangan antara 9-12V dapat menghasilkan peforma maksimal. Saat mengeluarkan output yang besar, IC TEA2025 juga menghasilkan panas yang tinggi. Panas ini perlu dibuang, jika tidak panas yang berlebih bisa merusak IC. Maka dari itu perlu tambahan pendingin yang biasanya terbuat dari alumunium. Pendingin yang saya pakai adalah pendingin yang biasa dipakai pada lampu LED HPL dan untuk merekatkan pendingin menggunakan perekat kusus berupa yang dibuat untuk merekatkan sekaligus dapat menghantarkan panas seperti perekat pendingin pada GPU motherboard komputer.

gambar diatas adalah gambar perekat GPU dengan plat pendingin. perekat ini bisa digunakan untuk menempelkan TEA2025 dengan pendingin. Jika tidak punya bisa saja menggunakan tipe lem yang lain seperti alteko, cara ini tidak disarankan tetapi masih lebih baik dari pada tidak menggunakan pendingin sama sekali karena tidak punya perekatnya.

Memasang Volume Ampli

Untuk menambahakan atau memasang pengaturan volume pada rangkaian ampli cukup menambahkan potensio pada input rangkaian. Ada dua potensio yang sering digunakan yaitu potensio dengan 3 kaki, 6 kaki dan 8 kaki. potensio 3 kaki (potensio mono) digunakan untuk ampli mono, potensio 6 kaki (potensio stereo) digunakan untuk ampli stereo. berikut contoh pemasangan potensio pada ragkaian ampli tda2822 stereo:

dari gambar diatas yaitu rangkaian ampli TDA2822 stereo, kemudian kabel warna merah(R) dan putih(L) perlu diputus

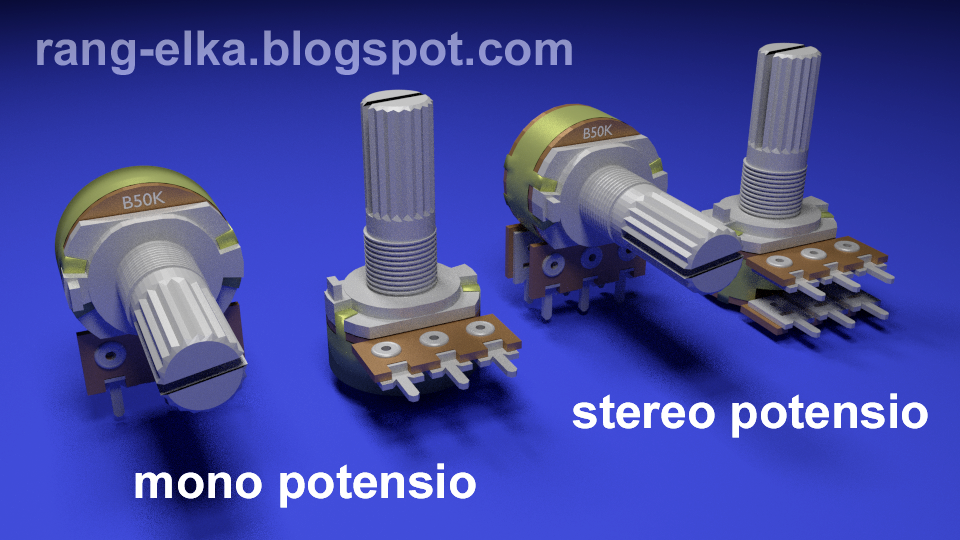

setelah diputus tambahkan potensio stereo kemudian sambung kabel seperti gambar dibawah ini:

setelah selesai coba hidupkan ampli dan mainkan musik. kemudian coba putar potensio, hasilnya volume suara bisa diatur besar dan kecil.

Tegangan LED

berikut daftar beberapa tegangan LED dan beberapa informasi berhubungan dengan LED tersebut seperti tegangan kerja, konsumsi arus, kecerahan/kekuatan cahaya (lumens)

1. LED 5mm, 3mm dan super bright

LED berbentuk seperti gambar dibawah memiliki memiliki ukuran beberapa ukuran diameter seperti 3mm, 5mm dan beberapa ukuran lainnya. Untuk LED super bright pada gambar terlihat di sebelah kanan. warnanya terlihat bening dan ketika dinyalakan akan menghasilkan cahaya. bisa bewarna warna putih, merah, bitu dsb.

Warna	Tegangan	Arus
Merah	1.63V - 2.03V	20 mA
Jingga	2.03V - 2.10V	20 mA
Kuning	2.10V - 2.18V	20 mA
Hijau	1.90V - 4.00V	20 mA
Biru	2.48V - 3.70V	20 mA
Putih	3.00V - 3.40V	20 mA
Infrared	1.9V
Ultraviolet	3.10V - 4.4V

Tabel diatas adalah daftar tegangan untuk LED super bright.

2. HPL (High Power LED)

LED dengan daya besar. biasanya penggunaanya dibutuhkan tambahan pendingin untuk membuang panas. tabel dibawah khusus untuk LED warna putih

Daya	Tegangan	Arus	Lumens
1W	3.0V - 3.4V	300mA	100 - 120lm
3W	3.0V - 3.4V	700mA	220 - 240lm
10W	9 - 12V	1050mA	400 - 900lm
20W	30V - 36V	700mA	1600lm
50W	30V - 36V	1500mA	4000lm
100W	30V - 36V	3000mA	8000lm

semakin besar lumens, cahaya yang dihasilkan semakin terang.

3. SMD LED (Surface Mount Device)

led ini berukuran cukup kecil(lihat gambar). dulu admin sering menemukan LED jenis ini pada Keypad HP dan lampu belakang LCD. Pada sekitar tahun 2015 Led seri 5730(led paling kanan) digunakan sebagai lampu hemat energi.

Seri	Tegangan	Arus	Lumens
0402
0603
0805
1206	3.6V	20mA	3-8lm
3014
3020
3528	3.6V	20mA	7 - 8lm
5050	3.0V - 3.6V	200mA	14 - 18lm
5730	3.2V - 3.4V	500mA	40 - 52lm

tabel untuk nyala warna putih saja. untuk seri lainnya admin belum menemukan datanya. tapi bisa dikira kira karena ini LED warna putih maka tegangan yang dibutuhkan antar 3Volt.

4. LED RGB

dari semua led yang sudah disebutkan diatas ada yang bisa mengeluarkan cahaya merah hijau dan biru dalam 1 buah LED. sebenarnya dalam led ini, terdapat 3 buah LED yang berjajar dan disatukan dalam satu pack. jika dihitung, LED ini mempunyai 4 buah kaki. 3 kaki untuk masing-masing warna dan 1 kaki common.

Led RGB

untuk tegangan LED RGB saya belum tau karena belum pernah membuktikan, tapi kemungkinan akan sama seperti led biasa untuk setiap warnanya. Artinya karena ada tiga warna berarti ada tiga tegangan berbeda. untuk LED warna merah = 2Volt, Biru = 3Volt, Hijau = 3Volt.

catatan: data tabel diatas tidak 100% benar, karena admin mengumpulkan data tersebut dari beberapa sumber berbeda yang belum pasti kebenarannya.

Menyalakan LED

Seri parallel LED 12V

Led merupakan komponen eleketronika yang dapat mengeluarkan cahaya. Untuk menyalakan LED diperlukan tegangan dan arus yang sesuai, jika tidak akan mengakibatkan led tidak menyala atau bahkan akan rusak. Jika perlu menambah komponen berupa resisitor harus menghitung nilai resistor yang sesuai. kusus kesempatan hari ini akan dibahas untuk led warna putih dan merah ukuran 5mm

led 5mm

Pembahasan:
=menyalakan sebuah led===============================================

LED putih

Pada gambar LED diatas diberi tegangan 3 Volt mempunyai alasan tegangan kerja LED warna putih antara 3 sampai 3.4 Volt. Tegangan 3 Volt didapat dari menyusun seri dua buah battery 1.5V. Lalu LED warna lain perlu perlakuan berbeda dengan LED putih karena tiap warna LED mempunyai tegangan kerja yang berbeda.

spesifikasi led warna merah

Ukuran diameter       Tegangan LED Arus LED

: 5mm : 1.6-2.2V : 20mA

spesifikasi led warna putih

Ukuran diameter       Tegangan LED Arus LED

: 5mm : 3.0-3.4V : 20mA

untuk data tegangan LED lainnya bisa dilihat di http://rang-elka.blogspot.com/2016/04/tegangan-led.html

Dari spesifikasi LED diatas, LED warna merah mempunyai tegangan kerja 1.6 sampai 2.2V. Lalu bagaimana jika diberi tegangan 3 Volt?

LED merah

Pada gambar diatas tegangan kerja LED merah dianggap 2 Volt dan rangkaian sumber tegangan tetap menggunakan 3 Volt dengan ditambah sebuah resistor. Resistor digunakan untuk menghambar tegangan dan arus dari battery yang masuk ke LED. Besarnya resistor perlu dihitung seperti rumus yang terdapat pada gambar. Untuk mendapat tegangan LED dan arus LED lihat spesifikasi LED.

R = nilai resistor yang akan dicari nilainya
Vs = tegangan sumber. contoh diatas adalah 4 buah battery disusun seri menjadi 6V
V led = adalah tegangan yang dibutuhkan led(led merah = 2V)
I led = arus yang dibuthkan led(led ukuran 5mm butuh arus 20mA=0.02A)

Penggunaan resistor kurang dari nilai perhitungan akan menghasilkan nyala lLED lebih terang, penggunaan resistor lebih dari nilai perhitungan akan menghasilkan nyala LED redup. Pada prakteknya led warna diberi tegangan 3 Volt tetap terlihat menyala baik dan malah terlihat lebih terang atau bahkan membuat LED mati. Dengan memberi tegangan melebihi kebutuhan tegangan kerja LED dapat memperpendek umur LED. Semua peralatan elektronik memiliki umur atau lama penggunaan. Jadi jika ingin umur led bisa lama buatlah sesuai kemampuan LED. Lalu bagaimana jika ingin menghasilkan cahaya LED yang terang misal untuk menerangi ruangan? ada dua jawaban 1) gunakan LED dengan daya besar 2) menyalakan lebih dari satu LED

=menyalakan led lebih dari satu===============================================

parallel LED

Gambar diatas merangkai LED secara parallel, cukup dengan 3V bisa menyalakan 3 bahkan lebih LED. rangkaian ini mempunyai keuntungan dengan tegangan yang kecil bisa menyalakan banyak LED. Tetapi konsumsi dayanya akan semakin besar. Misalnya jika menyalakan sebuah LED bisa menyala selama 6 jam, maka dengan memparallel 3 led hanya bisa menyala selama 2 jam saja.

seri LED

Dari Gambar merangkai LED secara seri, maka tegangan yang dibutuhkan untuk menyalakan LED bertambah. Semakin banyak LED yang ingin dihidupkan, semakin besar pula tegangan yang harus disediakan. Untuk mengitung kebutuhan tegangan LED cukup mudah, LED warna putih 3 Volt ketika 2 LED diseri tinggal 3x2 = 6 Volt. Keuntungan cara merangkain LED secara seri arus yang dibutuhkan tidak bertambah.

6 Volt bisa untuk menyalakan 3 buah LED dengan rangkaian seperti gambar dibawah. Setelah mampu menentukan nilai resistor, mau tegangan berapapun yang digunakan bisa untuk menyalakan LED secara maksimal.

Parallel LED 6V

Pada gambar sebelah kiri, rumus perhitungan sama seperti menghitung untuk menghidupkan sebuah LED. Sedangkan pada gambar sebelah kanan I didapat dari 20mA x 3(tiga buah LED) = 60mA, sehingga 60mA = 0.06A.

Jadi dari pembahasan diatas ada dua pilihan kombinasi parallel atau seri menyalakan banyak LED sekaligus. Tiap rangkaian mempunyai kelebihan dan kekurangan masing-masing yaitu parallel (boros arus) sedangkan seri (butuh tegangan tinggi). Mengatasi masalah ini bisa menggunakan gabungan rangkaian seri parallel sengga menghidupkan banyak LED tidak harus menyediakan tegangan dan arus yang besar.

seri parallel LED

Rangakain seri parallel diatas hanya sebagian contoh saja. Gunakan imajinasi mu dan ditambah sedikit perhitungan maka tidak ada batasan seperti apa rangkaian untuk menyalakan LED.

Jika ada pertanyaan bisa coment dibawah.

Cek komponen elektronika

Berikut cara mengecek komponen elektronika diantaranya:
1. kabel
2. jack audio 3.5mm
3. speaker

1. Kabel
kabel yang  digunakan perlu di cek apakah masih baik atau tidak. Caranya dengan menggunakan multimeter, pilih selektor multimeter ke ohm meter bisa x1, x10, x100 ataupun x10k. kemudian lihat gambar dibawah ini.

cable

kabel bagus, jarum multimeter akan bergerak kekanan menunjuk ke arah sekitar 0 ohm. sedangkan kabel yang sudah rusak jarum multimeter tidak akan bergerak, karena ada bagian kabel yang putus.

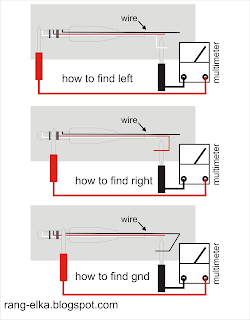

2. jack audio 3.5 mm
konfigurasi jack audio bisa dilihat gambar dibawah ini: bisa terlihat ada 3 bagian L=left(audio kiri), R=right(audio kanan) dan Gnd=Ground. 3 bagian tersebut tersambung dengan kabel dengan warna hitam, merah dan putih. Bila diurutkan untuk L terhubung kabel putih, R terhubung kabel merah dan Gnd terhubung kabel hitam.

Untuk mengecek jack audio masih baik atau tidak bisa melakukan pengecekan seperti mengecek kabel. Posisikan selektor multimeter ke ohm meter batas ukur terserah x1 sampai x10k, kemudian cek seperti gambar dibawah ini

 bila dicek dengan multimeter, jarum multimeter tidak bergerak berarti kemungkinan ada bagian yang putus. cara ini juga bisa digunakan untuk mencari konfigurasi jack audio yang berbeda warna dari contoh diatas, dengan mencoba-coba kabel warna apa yang menyambung dengan R, L dan Gnd.

3. mengecek Speaker
 mengecek speaker sangatlah mudah, cukup dengan memberi tegangan kecil pada kaki speaker maka speaker akan berbunyi. jika tidak berbunyi berarti speaker telah rusak.

sambungkan kaki speaker dengan battery 1.5 volt dengan kabel. Posisi kaki + dan kaki - tidak terlalu berpengaruh.

sekian dulu untuk pengecekan komponen elektronika. saya lajutkan komponen-kompen lain dilain kesempatan.

merangkai ampli sederhana LM386

Panduan merangkai power amply LM386.

rangkaian ini sangatlah mudah dan bahan bahan nya cukup banyak dan murah. komponennya sedikit hanya terdiri dari beberapa petensio, resistor, kapasitor dan IC. rangkaian ini sangat cocok untuk belajar merakit rangkaian elektronika.

gambar skema rangkaian LM386

berikut untuk mempermudah perakitan, gambar rangkaian diatas digambar menjadi sbb:

bagi pemula jangan terlalu berharap jika mencari rangkaian elektonika diinternet akan mendapat gambar seperti dibawah ini. usahakan dalam merakit berpedoman dari gambar skema yang ada diatas.

daftar komponen:
IC LM368
soket IC 8pin
Potensio mono 1K(kalau tidak ada bisa memakai 50K)
Elco 10uF 16V  atau 25V
Elco 250uF 16V atau 25v
Mylar 0.05uF = 50nF atau 56nF
kapasitor bypass 56nF
Resistor 10 ohm
PCB
Kabel secukupnya
Speaker
kabel USB

Pembahasan:

1. IC LM386

IC LM386 adalah sebuah chip berisi penguat audio kelas AB. Untuk mengoperasikan IC ini dibutuhkan tegangan 1.8 – 15 Volt dan perlu tambahan beberapa komponen resistor, kapasitor, speaker, jack audio 3.5
Pada gambar sebelah kiri merupakan gambar skema LM386. Urutan gambar kaki terlihat acak, dimaksudkan untu gambar rangkaian mudah dipahami. Gambar sebelah kanan merupakan bentuk IC LM386. Kaki nomor 1 sebelah kiri dari setengah lingkaran yang terdapat pada body, kaki IC urut no.1 sampai 8 membentuk pola U. sehingga dalam perakitan perlu diperhatikan nomor kaki pemasangan komponen harus tepat jika tidak akan mengakibatkan rangkaian tidak berfungsi atau malah akan tibul kerusakan.


Bisa juga menggunakan Soket IC 8 pin. keuntungan menggunakan soket IC adalah IC terhindari kerusakan terkena panas saat menyolder karena soketnya yang disolder, keuntungan lain adalah jika terjadi kerusakan pada IC mudah dilepas dan diganti dengan IC yang baru.
ctt: pemasangan IC ke soketnya dilakukan setelah menyolder selesai.

2. Resistor

hal yg perlu diketahui tentang resistor :

- Gambar kotak atau garis zig-zag pada sebelah kiri merupakan simbol resistor.

- Ada 2 standar gambar simbol eletronik yang sering digunakan didunia(standar amerika dan eropa).

- Resistor memiliki nilai tertentu dengan satuan “ohm”

- Resistor yang memiliki 4 gelang, 5 gelang dan 6 gelang warna. Warna ini mengkodekan nilai dari resistor.

10 ohm = coklat-hitam-hitam-emas

ctt: tidak ada aturan pemasangan kaki resistor. jadi bisa terbolak-balik

3. Kapasitor

- terdapat 2 jenis kapasitor yaitu kapasitor polar (a) dan kapasitor nonpolar (b)

- kapasitor polar lebih dikenal dengan nama Elco mempunyai kaki positif(+, kaki panjang) dan negatif(-, kaki pendek), tanda garis hitam pada body kapasitor untuk menandai posisi kaki negatif. nilainya kapasitansinya mudah dibaca karena tertulis jelas di body komponen tanpa dikodekan.

- banyak macam dari kapasitor nonpolar, salah satunya adalah mylar. Tidak ada kaki positif atau negatif jadi pemasangan bebas. karena tidak ada kapasitor dengan nilai tepat 0.05uF (0.05uF = 50nF) maka gunakan kapasitor yang nilainya mendekati yaitu 0.056uf.

56nF = dikodekan dengan angka 563.
- kapasitor bypass menggunakan kapasitor dengan nilai 56nF

4. Speaker

speaker berfungsi untuk menghasilkan frekuensi suara dari rangkaian amply. Pemilihan speaker yang tepat dibutuhkan untuk menghasilkan suara yang baik. Pada gambar, speaker disimbolkan dengan RL.

* berdasar pengalaman speaker merupakan hal terpenting dalam menentukan hasil suara yang dihasilkan baik atau buruk. Jika ingin mempunyai speaker aktif baik maka harus menggunakan speaker yang bagus. Tetapi jika sebatas belajar speaker sementara bisa menggunakan speaker dengan harga murah atau speaker bekas TV.

5. Jack Audio

Input rangkaian ini berasal dari HP, MP3, player, laptop atau peralatan pemutar audio lainnya. Untuk menyambungkan peralatan audio ke rangkaian, salah satunya digunakan jack audio 3.5 seperti pada gambar. Saat jack audio dikupas terlihat ada 3 buah kabel. berikut penyambungannya:

- Kabel merah disambung ke In R(input Right)

- Kabel putih disambung ke In L(input Left)

- Kabel kuning adalah ground
jika warna kebel jack audio 3.5 selain yang telah disebutkan diatas seperti merah, putih, hitam atau kuning, putih, hijau dan sebagainya maka konfigurasinya sbb
- hitam adalah ground, dua kabel sisanya input pemasangan R atau L terbalik tidak berpengaruh pada rangkaian
- hijau adalah ground, dua kabel sisanya input pemasangan R atau L terbalik tidak berpengaruh pada rangkaian
- karena LM386 merupakan penguat tunggal (mono), maka  kabel R L disatukan menjadi satu

6. Sumber Tegangan

VS Voltage Supply terkadang ditulis pula VCC. Artinya di kaki atau sambungan ini butuh disambungkan ke suatu sumber tegangan positif (+)

Setiap peralatan elektronik membutuhkan tenaga berupa listrik untuk dapat bekerja. Tegangan dapat diperoleh dari berbagai sumber misalnya battery atau listrik rumah. Pada kesempatan kali ini akan memanfaatkan kabel usb yang nantinya bisa disambungkan ke-charger hp atau komputer untuk mendapat tegangan 5V.

Saat mengupas kabel usb akan didapati 4 buah kabel (hijau”Gnd”, merah, kuning, putih”+”). Sambungkan kabel warna putih ke Vs/kaki nomor 4 dan sambungkan pula kabel hijau ke ground rangkaian tda2822.

Gambar diatas adalah simbol ground(nol). Catatan : semua ground harus disatukan. Khusus bila menggunakan charger HP biasanya muncul suara “desis” hal ini terjadi karena charger HP tidak bisa memenuhi kebutuhan dari ampli yang dibuat. Sumber tegangan disarankan menggunakan 9 sampai 12V dengan arus 500mA.

7. Kabel

kabel tebuat dari bahan penghantar listrik yang baik seperti tembaga. Tembaga dilapisi isolator(plastik) untuk menghindari konsletting dengan kabel lain. Isolator diberi warna hitam, merah, kuning, biru, oranye dll. Fungsinya untuk membedakan antara kabel supaya tidak tertukar dalam pemasangan dan pengecekan. Yang paling umum kabel bewarna hitam digunakan untuk ground dan merah untuk selain ground.

selamat mencoba.
